Prinsip Kerja Transformator atau Trafo

Prinsip Kerja Transformator (Trafo)

             Transformator (trafo) adalah alat yang digunakan untuk menaikkan atau menurunkan tegangan bolak-balik (AC).

Transformator terdiri dari 3 komponen pokok yaitu:

1. Kumparan pertama (primer) yang sebagai input.
2. Kumparan kedua (skunder) yang sebagai output.
3. Inti besi yang berfungsi untuk memperkuat medan magnet yang dihasilkan.

Gambar 1. Bagian-Bagian Transformator

Gambar 2. Lambang Transformator

            Prinsip kerja dari sebuah transformator atau trafo yaitu ketika kumparan primer dihubungkan dengan sumber tegangan bolak-balik (AC), perubahan arus listrik pada kumparan primer menimbulkan medan magnet yang berubah. Medan magnet yang berubah diperkuat oleh adanya inti besi dan dihantarkan inti besi ke kumparan sekunder, sehingga pada ujung-ujung kumparan sekunder akan timbul ggl induksi.

Efek ini dinamakan induktansi timbal-balik (mutual inductance).

Gambar 3. Skema transformator kumparan primer dan kumparan sekunder terhadap medan magnet

Pada skema transformator di Gambar 3, ketika arus listrik dari sumber tegangan yang mengalir pada kumparan primer berbalik arah (berubah polaritasnya) medan magnet yang dihasilkan akan berubah arah sehingga arus listrik yang dihasilkan pada kumparan sekunder akan berubah polaritasnya.

Gambar 4. Hubungan antara tegangan primer, jumlah lilitan primer, tegangan sekunder, dan jumlah lilitan sekunder

Hubungan antara tegangan primer, jumlah lilitan primer, tegangan sekunder, dan jumlah lilitan sekunder, dapat dinyatakan dalam persamaan:

Vp = tegangan primer (volt)
Vs = tegangan sekunder (volt)
Np = jumlah lilitan primer
Ns = jumlah lilitan sekunder

Simbol Transformator

Berdasarkan perbandingan antara jumlah lilitan primer dan jumlah lilitan skunder transformator ada dua jenis yaitu:

1. Transformator step up yaitu transformator yang mengubah tegangan bolak-balik rendah menjadi tinggi, transformator ini  mempunyai jumlah lilitan kumparan sekunder lebih banyak dari pada jumlah lilitan primer (Ns > Np).

2.      Transformator step down yaitu transformator yang mengubah tegangan bolak-balik tinggi menjadi rendah, transformator ini mempunyai jumlah lilitan kumparan primer lebih banyak dari pada jumlah lilitan sekunder (Np > Ns).

Pada transformator (trafo) besarnya tegangan yang dikeluarkan oleh kumparan sekunder adalah:

1. Sebanding dengan banyaknya lilitan sekunder (Vs ~ Ns).
2. Sebanding dengan besarnya tegangan primer ( VS ~ VP).
3. Berbanding terbalik dengan banyaknya lilitan primer,



Sehingga dapat dirumuskan:

Penggunaan Transformator

           Transformator (trafo) digunakan pada peralatan listrik terutama yang memerlukan perubahan atau penyesuaian besarnya tegangan bolak-balik. Misal radio memerlukan tegangan 12 volt padahal listrik dari PLN 220 volt, maka diperlukan transformator untuk mengubah tegangan listrik bolak-balik 220 volt menjadi tegangan listrik bolak-balik 12 volt.

Contoh alat listrik yang memerlukan transformator adalah:

- TV

- Komputer

- Mesin foto kopi

- Gardu listrik

- Dll.

Contoh cara menghitung jumlah lilitan sekunder:

Untuk menyalakan lampu 10 volt dengan tegangan listrik dari PLN 220 volt digunakan transformator step down. Jika jumlah lilitan primer transformator 1.100 lilitan, berapakah jumlah lilitan pada kumparan sekundernya?

Penyelesaian:

Diketahui: Vp = 220 V
Vs = 10 V
Np = 1100 lilitan

Ditanyakan: Ns = ........... ?

Jawab:

Read More

Jenis - Jenis Transformator atau Trafo

Jenis – Jenis Transformator (Trafo)


1. Trafo ( Transformator ) Adaptor

           Trafo ini berguna untuk mengubah arus AC menjadi DC melalui lilitan gulungan primer dan sekunder. Biasanya digunakan untuk rangkaian catu daya. trafo jenis ini memiliki gulungan yang dapat mengubah tegangan listrik 110 volt sampai 220 volt. Gulungan tersebut ( lilitan ) dinamakan lilitan primer. Sebelum di ubah menjadi arus DC, tegangan listrik dialirkan melalui ribuan penghantar ( lilitan ) yang berakhir pada lilitan sekunder.

Komponen ini banyak dijual di pasar dengan ukuran dan keperluan tertentu. sedangkan sifat-sifatnya adalah sebagi berikut :

• Bentuk fisiknya empat persegi panjang dengan dilapisi pelat tipis dan gulungan ditutup kertas. terdapat beberapa kaki, pada gulungan primer terdapaat tiga kaki sedangkan sekunder tidak kurang dari sembilan kaki
• Gulungan primer menerima arus AC PLN antara 110 - 240 Volt
• Gulungan sekunder menhasilkan arus DC setelah arus AC di proses pada kedua lilitan ini. tegangan yang di keluarkan mulai dari 4 sampai 12 volt

Gambar 1. trafo

2. Trafo IF ( Frekuensi menengah )

            Trafo ini digunakan untuk penguat frekunsi menengah, biasanya terdapat pada radio penerima jaman dulu. saat ini sudah jarang alat elektronika memakai trafo jenis ini. cara keja trafo ini adalah menangkap gelombang suara yang dipancarkan oleh radio pemancar kemudian di olah melalui komponen lainnya. selanjutnya dikeluarkan dalam bentuk suara ( bunyi ). Trafo IF ini memiliki bentuk fisik bujur sangkar, pada permukaanya tepat ditengah terdapat celah untuk memutar ketika membetulkan pancaran bunyi dari radio pemancar.

Kelebihan dari trafo IF ini adalah :

• Dapat diubah-ubah ketika mencari sasaran pancaransecara tepat menggunakan obeng
• Bentuknya kecil sehingga memudahkan pemulaketika memasangnya
• Tetap memiliki lilitan primer dan sekunder

Gambar 2. trafo IF

3. Trafo Step UP / Down

           Sesuai namanya, trafo ini mampu menaikkan dan menurunkan tegangan sesuai dengan alat elektronika yang digunakan. Artinya benda yang memiliki voltase 110 volt perlu trafo ini karena pada umunya PLN bertegangan 220 volt.

Sifat dari trafo ini adalah sebagai berikut :

• Menghasilkan tegangan lebih besar apabila gulungan sekunder lebih banyak dari lilitan primer
• Mengubah tegangan dari 220 volt menjadi 100, 110 dan 220 volt
• Menaikkan tegangan dari 110 menjadi 200, 220 dan 240 volt

Gambar 3. trafo step up/down

4. Trafo Output ( OT )

            Komponen ini juga bisa di sebut trafo OT. Komponen ini banyak digunakan pada rangkaian amplifier, radio penerima, tape recorder dan seperangkat elektronika yang menghasilkan bunyi lainnya. Bentuk fisiknya hampir sama dengan trafo lainnya dhanya ukuran yang berbeda. Di dalamnya berisi lilitan coil dari nikelin. Besar kecilnya arus masuk tergantung dari lilitan tersebut.

Gambar 4. trafo output

Bagian melintang pelat yang memperkuat bungkusan kertas dan kertas ini digunakan sebagai alat pemisah arus dari lilitan sekunder dan primer. Pada bagian bawah menyembul kaki, ada lima kaki dua pada bagian output dan tiga bagian in ( arus masuk ).

Read More

Pengertian Transformator atau Trafo

Pengertian Transformator (Trafo)

Transformator atau lebih dikenal dengan sebutan trafo karena kata ini sudah akrab di telinga masyarakat umum serta mudah dalam pengucapannya. Trafo berbentuk empat persegi panjang, di dalamnya terdapat susunan pelat baja berbentuk huruf E. Selain itu juga terdapat kawat tembaga berukuran kecil yang melilit pelat tersebut dan di sebut lilitan Primer dan lilitan Sekunder. Jadi bisa diambil kesimpulan bahwa pengertian trafo adalah sebuah komponen elektronika yang mampu mengubah tegangan (menaikkan dan menurunkan) tegangan listrik.

Dalam dunia elektronika di kenal beberapa jenis transformator ( Trafo ), yakni :

• Trafo ( Transformator ) Adaptor
• Trafo ( Transformator ) IF ( Frekuensi Menengah )
• Trafo Step Up / Step Down
• Trafo OT ( Out Put )

Read More

Macam - Macam Kapasitor / Kondensator

Macam-Macam Kapasitor / Kondensator

Macam-macam dan Bentuk Kondensator Setelah anda tahu yang dimaksud dengan komponen kondensator maupun kapasitor, baca Pengertian Kapasitor / Kondensator Dalam Bidang Elektronika dan Cara Membaca Nilai Kapasitor / Kondensator.Seperti halnya komponen elektronika yang lain kondensator juga memiliki banyak macamnya. Berikut macam kondensator berdasarkan kegunaannya:

1. Kondensator Tetap



Kondensator tetap ialah suatu kondensator yang nilainya konstan dan tidak berubah-ubah.(nilai kapasitasnya tetap tidak dapat diubah).

Kondensator tetap ada tiga macam bentuk :

            a. Kondensator Keramik (Ceramic Capacitor)

Bentuknya ada yang bulat tipis, ada yang persegi empat berwarna merah, hijau, coklat dan lain-lain.Dalam pemasangan di papan rangkaian (PCB), boleh dibolak-balik karena tidak mempunyai kaki positif dan negatif. Mempunyai kapasitas mulai dari beberapa piko Farad sampai dengan ratusan Kilopiko Farad (KpF). Dengan tegangan kerja maksimal 25 volt sampai 100 volt, tetapi ada juga yang sampai ribuan volt.

Gambar 1. kapasitor keramik



Cara membaca nilai kapasitor Keramik :

Contoh misal pada badannya tertulis = 203, nilai kapasitasnya = 20.000 pF

= 20 KpF =0,02 μF.

Jika pada badannya tertulis = 502, nilai kapasitasnya = 5.000 pF = 5 KpF

= 0,005 μF



Gambar 2. membaca nilai kapasitor

b. Kondensator Polyester

Pada dasarnya sama saja dengan kondensator keramik begitu juga cara menghitung nilainya. Bentuknya persegi empat seperti permen. Biasanya mempunyai warna merah, hijau, coklat dan sebagainya.

Gambar 3. kapasitor polyester

c. Kondensator Kertas

Kondensator kertas ini sering disebut juga kondensator padder. Misal pada radio dipasang seri dari spul osilator ke variabel condensator. Nilai kapasitas yang dipakai pada sirkuit oscilator antara lain:

·         Kapasitas 200 pF - 500 pF untuk daerah gelombang menengah (Medium Wave / MW) = 190 meter - 500 meter.

·         Kapasitas 1.000 pF - 2.200 pF untuk daerah gelombang pendek (Short Wave / SW) SW 1 = 40 meter - 130 meter.

·         Kapasitas 2.700 pF - 6.800 pF untuk daerah gelombang SW 1, 2, 3 dan 4, = 13 meter - 49 meter.





                   Gambar 4. kapasitor kertas

2. Kondensator elektrolit (Electrolite Condenser = Elco)

Kondensator elektrolit atau Electrolytic Condenser (Elco) adalah kondensator yang biasanya berbentuk tabung, mempunyai dua kutub kaki berpolaritas positif dan negatif, ditandai oleh kaki yang panjang positif sedangkan yang pendek negatif atau yang dekat tanda minus ( - ) adalah kaki negatif. Nilai kapasitasnya dari 0,47 μF (mikroFarad) sampai ribuan mikroFarad dengan voltase kerja dari beberapa volt hingga ribuan volt.

Gambar 5. kondensator elektrolit



Selain kondensator elektrolit (Elco) yang mempunyai polaritas, ada juga kondensator jenis elco yang berpolaritas yaitu kondensator solid tantalum.dan ada Elco yang Non Polaritas pada kakinya tidak ada kutub (+) dan (-)

Gambar 6. kondensator solid tantalum

Gambar 7. elco non polar

Kerusakan umum pada kondensator elektrolit di antaranya adalah :

• Kering (kapasitasnya berubah)
• Konsleting
• Meledak, yang dikarenakan salah dalam pemberian tegangan positif dan negatifnya, jika batas maksimum voltase dilampaui juga bisa meledak.



3. Kondensator Tidak Tetap (Variabel dan Trimmer)

Kondensator variabel dan trimmer adalah jenis kondensator yang kapasitasnya bisa diubah-ubah. Kondensator ini dapat berubah kapasitasnya karena secara fisik mempunyai poros yang dapat diputar dengan menggunakan obeng.

Gambar 8. kondensator variabel

            Kondensator variabel (Varco) terbuat dari logam, mempunyai kapasitas maksimum sekitar 100 pF (pikoFarad)  sampai 500 pF (100pF = 0.0001μF). Kondensator variabel dengan spul antena dan spul osilator berfungsi  sebagai pemilih gelombang frekuensi tertentu yang akan ditangkap.

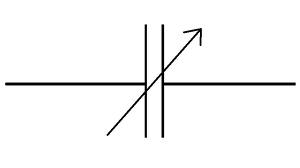

Gambar 9. symbol  kondensator variable

             Sedangkan kondensator trimer dipasang paralel dengan variabel kondensator berfungsi untuk menepatkan pemilihan gelombang frekuensi tersebut.Kondensator trimer mempunyai kapasitas dibawah 100 pF (pikoFarad).

Gambar 10. symbol kondensator trimer

Read More

Sistem Bilangan Digital dan Konversi Bilangan

Sistem Bilangan Digital dan Konversi Bilangan

Sistem Digital adalah suatu sistem yang berfungsi untuk mengukur suatu nilai atau besaran yang bersifat tetap atau tidak teratur dalam bentuk diskrit berupa digit digit atau angka angka. Biasanya sebelum mempelajari lebih dalam tentang sistem digital pertama pasti kita akan mempelajari yang namanya Sistem Bilangan. Sistem bilangan memiliki 4 macam yaitu Biner, Oktal, Desimal, HexaDesimal.

1. Biner

Biner merupakan sebuah sistim bilangan yang berbasis dua dan hanya mempunyai 2 buah simbol yaitu 0 dan 1. istem bilangan biner modern ditemukan oleh Gottfried Wilhelm Leibniz pada abad ke-17. Sistem bilangan ini merupakan dasar dari semua sistem bilangan berbasis digital. Dalam penulisan biasanya ditulis seperti berikut 101001_2, 1001₂, 1010₂, dll.

2. Oktal

Oktal merupakan sebuah sistim bilangan yang berbasis delapan dan memiliki 8 simbol yang berbeda (0,1,2,3,4,5,6,7). Dalam penulisan biasanya ditulis seperti berikut 2307₈, 2355₈, 102₈, dll.

3. Desimal

Desimal merupakan sebuah sistim bilangan yang berbasis sepuluh dan memiliki 10 simbol yang berbeda (0,1,2,3,4,5,6,7,8,9). Desimal merupakan sistim bilangan yang biasa digunakan manusia dalam kehidupan sehari-hari.

4. HexaDesimal

HexaDesimal merupakan sebuah sistim bilangan yang berbasis 16 dan memiliki 16 simbol yang berbeda (0,1,2,3,4,5,6,7,8,9,A,B,C,D,E,F). Dalam penulisan biasanya ditulis seperti berikut 2D86₁₆, 12DA₁₆, FA_16, dll.

Konversi Bilangan

Konversi Bilangan digunakan untuk mengubah suatu bilangan dari suatu sistim bilangan menjadi bilangan dalam sistim bilangan yang lain.

1.      Biner

a. Biner ke Desimal

Cara mengubah bilangan Biner menjadi bilangan Desimal dengan mengalikan 2ⁿ dimana n merupakan posisi bilangan yang dimulai dari angka 0 dan dihitung dari belakang.

Contoh : 110001₂ diubah menjadi bilangan Desimal

110001₂= ( 1 x 2⁵ ) + ( 1 x 2⁴ ) + ( 0 x 2³ ) + ( 0 x 2² ) + ( 0 x 2¹) + ( 1 x 2⁰ )

= 32 + 16 + 0 + 0 + 0 + 1

= 49

Jadi, 11001₂ = 49



b. Biner ke Oktal

Cara mengubah bilangan Biner menjadi bilangan Oktal dengan mengambil 3 digit bilangan dari kanan.

Contoh : 11110011001₂ diubah menjadi bilangan Oktal menjadi

11 110 011 001 = 11₂ = 2¹ + 2⁰ = 3₈

= 110₂ = 2² + 2¹ = 6₈

= 011₂ = 2¹ + 2⁰ = 3₈

= 001₂ = 2⁰ =1₈

Jadi, 11110011001₂ = 3631₈



c. Biner ke HexaDesimal

Cara mengubah Biner menjadi bilangan HexaDesimal dengan mengambil 4 digit bilangan dari kanan .

Contoh: 0100111101011100₂ diubah menjadi bilangan HexaDesimal

0100 1111 0101 1100 = 0100₂ = 2² = 4₁₆

= 1111₂ = 2³ + 2² + 2¹ + 2⁰ = 15 - F₁₆

= 0101₂ = 2² + 2⁰ = 5₁₆

= 1100₂ = 2³ + 2² = 12 - C₁₆

Jadi, 0100111101011100₂ = 4F5C₁₆

2.      Oktal

a.  Oktal ke Biner

Cara mengubah bilangan Oktal menjadi Biner dengan menjadikan satu persatu angka bilangan Oktal menjadi bilangan Biner dahulu kemudian di satukan. Untuk bilangan Oktal haruslah memiliki 3 digit bilangan Biner sehingga jika hanya menghasilkan kurang dari 3 digit makan didepannya ditambahkan bilangan 0.

Contoh : 261₈ diubah menjadi bilangan Biner

261 = 2₈ = 010₂

= 6₈ = 110₂

= 1₈ = 001₂

Jadi, 261₈ = 010110001₂

b. Oktal ke Desimal

Cara mengubah bilangan Oktal menjadi bilangan Desimal dengan mengubah bilangan Oktal tersebut menjadi bilangan Biner terlebih dahulu baru kita ubah menjadi bilangan Desimal.

Contoh : 2618 diubah menjadi bilangan Desimal

Langkah 1 : mengubah ke bilangan Biner

261 = 2₈ = 010₂

= 6₈ = 110₂

= 1₈ = 001₂

Jadi, 261₈ = 010110001₂

Langkah 2 : mengubah bilangan Biner menjadi Desimal

010110001₂ = ( 0 x 2⁸ ) + ( 1 x 2⁷ ) + ( 0 x 2⁶ ) + ( 1 x 2⁵ ) + ( 1 x 2⁴ ) + ( 0 x 2³ ) + ( 0 x 2² ) + ( 0 x 2¹ ) + ( 1 x 2⁰ )

= 0 + 128 + 0 + 32 + 16 + 0 + 0 + 0 + 1

= 177

Jadi, 261₈ = 177

c. Oktal ke HexaDesimal

Cara mengubah bilangan Oktal menjadi bilangan HexaDesimal dengan mengubah bilangan Oktal tersebut menjadi bilangan Biner terlebih dahulu baru kita ubah menjadi bilangan Desimal. Lalu kita ubah lagi menjadi bilangan HexaDesimal.

Contoh : 261₈ diubah menjadi bilangan HexaDesimal

Langkah 1 : mengubah ke bilangan Biner

261 = 2₈ = 010₂

= 6₈ = 110₂

= 1₈ = 001₂

Jadi, 261₈ = 010110001₂

Langkah 2 : mengubah bilangan Biner menjadi Desimal

010110001₂ = ( 0 x 2⁸ ) + ( 1 x 2⁷ ) + ( 0 x 2⁶ ) + ( 1 x 2⁵ ) + ( 1 x 2⁴ ) + ( 0 x 2³ ) + ( 0 x 2² ) + ( 0 x 2¹ ) + ( 1 x 2⁰ )

= 0 + 128 + 0 + 32 + 16 + 0 + 0 + 0 + 1

= 177

Langkah 3 : mengubah bilangan Desimal menjadi HexaDesimal

177 kita bagi dengan 16 - 117:16 = 11 sisa 1

11 : 16 = 0 sisa 11 - B

dibaca dari bawah maka menjadi B1

Jadi 261₈ = B1₁₆

3.      Desimal

      a.  Desimal ke Biner

Cara mengubah bilangan Desimal menjadi Biner yaitu dengan membagi bilangan Desimal dengan angka 2 dan tulis sisanya mulai dari bawah ke atas.

Contoh : 25 diubah menjadi bilangan Biner

25 : 2 = 12 sisa 1

12 : 2 = 6 sisa 0

6 : 2 = 3 sisa 0

3 : 2 = 1 sisa 1

1 : 2 = 0 sisa 1

maka ditulis 11001

Jadi 25 = 11001₂

b. Desimal ke Oktal

Cara mengubah bilangan Desimal menjadi Oktal yaitu dengan membagi bilangan Desimal dengan angka 8 dan tulis sisanya mulai dari bawah ke atas.

Contoh : 80 diubah menjadi bilangan Oktal

80 : 8 = 10 sisa 0

10 : 8 = 1 sisa 2

1 : 8 = 0 sisa 1

maka ditulis 120

Jadi 80 = 120₈

c. Desimal ke HexaDesimal

Cara mengubah bilangan Desimal menjadi HexaDesimal yaitu dengan membagi bilangan Desimal dengan angka 16 dan tulis sisanya mulai dari bawah ke atas.

Contoh : 275 diubah menjadi bilangan HexaDesimal

275 : 16 = 17 sisa 3

17 : 16 = 1 sisa 1

1 : 16 = 0 sisa 1

maka ditulis 113

Jadi 275 = 113₁₆

4.      HexaDesimal

a. HexaDesimal ke Biner

Cara mengubah bilangan HexaDesimal menjadi Biner dengan menjadikan satu persatu angka bilangan HexaDesimal menjadi bilangan Biner dahulu kemudian di satukan. Untuk bilangan HexaDesimal haruslah memiliki 4 digit bilangan Biner sehingga jika hanya menghasilkan kurang dari 4 digit makan didepannya ditambahkan bilangan 0.

Contoh : 4DA2₁₆ diubah menjadi bilangan Biner

4DA2 = 4₁₆ = 0100₂

= D₁₆ = 1101₂

= A₁₆ = 1010₂

= 2₁₆ = 0010₂

Jadi 4DA2₁₆ = 0100110110100010₂

b.  HexaDesimal ke Desimal

Cara mengubah bilangan biner menjadi bilangan desimal dengan mengalikan 16ⁿ dimana n merupakan posisi bilangan yang dimulai dari angka 0 dan dihitung dari belakang.

Contoh : 3C2₁₆ diubah menjadi bilangan Desimal

3C2₁₆ = ( 3 x 16² ) + ( C(12) x 16¹) + ( 2 x 16⁰ )

= 768 + 192 + 2

= 962

Jadi 3C2₁₆ = 962

c. HexaDesimal ke Oktal

Cara mengubah bilangan HexaDesimal menjadi bilangan Oktal dengan mngubah bilangan HexaDesimal tersebut menjadi bilangan Desimal terlebih dahulu baru kita ubah menjadi bilangan Oktal.

Contoh : 3C2₁₆ diubah menjadi bilangan Oktal

Langkah 1: Mengubah bilangan HexaDesimal menjadi Desimal

3C2₁₆ = ( 3 x 16² ) + ( C(12) x 16¹) + ( 2 x 16⁰ )

= 768 + 192 + 2

= 962

Langkah 2 : Mengubah bilangan Desimal menjadi Oktal

962 : 8 = 120 sisa 2

120 : 8 = 15 sisa 0

15 : 8 = 1 sisa 7

1 : 8 = 0 sisa 1

maka ditulis 1702

Jadi 3C2₁₆ = 1702₈

Read More

Fungsi Elektrolit Condensator (Elco)

Fungsi Elektrolit Condensator (Elco)

Fungsi elco dalam suatu rangkaian elektronika yaitu di pakai untuk mengetahui nilai kapasitas sebuah elco didalam satuan uf (mikro farad). Fungsi elco biasanya sering di sebut sebagai kapasitor polar. Dalam kapasitor polar mempunyai dua kutub yang berlainan pada setiap kakinya, sehingga didalam pemasangan komponen ini tidak bisa terbalik maupun salah didalam pemasangan.

Elco atau kondensator/kapasitor elektrolit yaitu komponen yang mempunyai dua kaki, yakni kaki ( – ) dan kaki ( + ). Fungsi elco juga bisa di sebut sebagai penyimpan arus listrik searah dc. Rangkaian elco biasanya di gunakan dalam rangkaian apa saja, misalnya pada power supply regulator dan rangkaian lainnya. Kapasitor elco di bagi jadi 2 type, yakni kapasitor polar dan kapasitor bipolar / non polar. Pembagian ini didasarkan pada polaritas ( kutub positif dan negatif ) dari masing-masing kapasitor.

Komponen elco juga dapat mengalami kerusakan, seandainya kerusakan tidak di ketahui maupun elco meletus maka untuk mengetesnya dapat kita gunakan avometer. Cara pemakaian avometer yaitu dengan menghubungkan kabel avo ke kaki elco, jika elco normal, jarum pada avometer akan menunjuk ke atas kemudian perlahan lahan akan turun sampai nilai 0. Bila komponen elco rusak, maka jarum pada avometer tidak dapat turun dan tetap naik ke atas.

Gambar 1. elco

Kapasitor elektrolit juga biasanya di sebut sebagai mempunyai fungsi elco, dikarenakan kapasitor ini mempunyai dua buah kaki yang di tandai dengan kaki panjang (positif) dan kaki pendek (negative). Nilai kapasitas dari kapasitor ini adalah 47 uf ( mikro farad ) sampai beberapa ribu mikro farad dengan voltase kerja dari beberapa volt sampai beberapa ribu volt.

Tak hanya kapasitor elektrolit yang memiliki polaritas pada kakinya, ada juga kapasitor yang berpolaritas yakni kapasitor solid tantalum. Kerusakan umum yang sering di temukan didalam.Fungsi Elco terlebih pada kapasitor elektrolit yaitu kering ( kapasitasnya berubah ), konsleting listrik dan meledak yang dikarenakan salah didalam pemasangan tegangan positif dan negatifnya, bila batas maksimum voltase di lampaui juga dapat mengakibatkan ledakan. Setiap elco mempunyai tegangan kerja yang berbeda-beda, umumnya batas maksimal tegangan yang diperbolehkan untuk suatu elco tertulis pada badannya. Tegangan kerja pada elco bisa dinyatakan didalam satuan volt.

Read More

Jenis - Jenis Resistor

Jenis-Jenis Resistor



Pada dasarnya, resistor hanya ada dua macam, yakni resistor tetap (fixed resistor) dan resistor tidak tetap (variable resistor).

Resistor
Resistor Tetap (Fixed Resistor): 1. Resistor Kawat 2. Resistor Batang Karbon 3. Resistor Keramik atau Porselin 4. Resistor Film Karbon 5. Resistor Film Metal	Resistor Tidak Tetap (Variable Resistor): 1. Potensiometer 2. Potensiometer Geser 3. Trimpot 4. NTC dan PTC 5. LDR

Untuk resistor tetap, ciri - cirinya adalah nilai resistansinya tidak dapat diubah - ubah karena pabrik pembuatnya telah menentukan nilai tetap dari resistor tersebut. Sedangkan, untuk variable resistor, ciri - cirinya adalah nilai resistansinya dapat berubah-ubah, bisa jadi dirubah dengan sengaja atau berubah sendiri karena pengaruh lingkungan. Dengan demikian, sebagian resistor variabel dapat kita tentukan besar resistansinya.

Macam - macam resistor tetap (fixed resistor):

1. Resistor Kawat
	Resistor kawat adalah jenis resistor generasi pertama yang lahir pada saat rangkaian elektronika masih menggunakan tabung hampa (vacuum tube). Bentuknya bervariasi dan memiliki ukuran yang cukup besar. Resistor kawat ini biasanya banyak dipergunakan dalam rangkaian power karena memiliki resistansi yang tinggi dan tahan terhadap panas yang tinggi. Jenis lainnya yang masih dipakai sampai sekarang adalah jenis resistor dengan lilitan kawat yang dililitkan pada bahan keramik, kemudian dilapisi dengan bahan semen. Rating daya yang tersedia untuk resistor jenis ini adalah dalam ukuran 1 watt, 2 watt, 5 watt, dan 10 watt. Ilustrasi dari resistor kawat dapat dilihat pada gambar di samping.
2. Resistor Batang Karbon (Arang)
	Pada awalnya, resistor ini dibuat dari bahan karbon kasar yang diberi lilitan kawat yang kemudian diberi tanda dengan kode warna berbentuk gelang dan pembacaannya dapat dilihat pada tabel kode warna. Jenis resistor ini juga merupakan jenis resistor generasi awal setelah adanya resistor kawat. Sekarang sudah jarang untuk dipakai pada rangkaian – rangkaian elektronika. Bentuk dari resistor jenis ini dapat dilihat pada gambar di samping.
3. Resistor Keramik atau Porselin
	Dengan adanya perkembangan teknologi di bidang elektronika, saat ini telah dikembangkan jenis resistor yang terbuat dari bahan keramik atau porselin. Kemudian, dengan perkembangan yang ada, telah dibuat jenis resistor keramik yang dilapisi dengan kaca tipis. Jenis resistor ini telah banyak digunakan dalam rangkaian elektronika saat ini karena bentuk fisiknya kecil dan memiliki resistansi yang tinggi. Resistor ini memiliki rating daya sebesar 1/4 watt, 1/2 watt, 1 watt, dan 2 watt. Bentuk dari resistor ini dapat dilihat pada gambar di samping.
4. Resistor Film Karbon
	Resistor film karbon ini adalah resistor hasil pengembangan dari resistor batang karbon. Sejalan dengan perkembangan teknologi, para produsen komponen elektronika telah memunculkan jenis resistor yang dibuat dari bahan karbon dan dilapisi dengan bahan film yang berfungsi sebagai pelindung terhadap pengaruh luar. Nilai resistansinya dicantumkan dalam bentuk kode warna. Resistor ini juga sudah banyak digunakan dalam berbagai rangkaian elektronika karena bentuk fisiknya kecil dan memiliki resistansi yang tinggi. Namun, untuk masalah ukuran fisik, resistor ini masih kalah jika dibandingkan dengan resistor keramik. Resistor ini memiliki rating daya sebesar 1/4 watt, 1/2 watt, 1 watt, dan 2 watt. Bentuk dari resistor ini dapat dilihat pada gambar di samping.
5. Resistor Film Metal
	Resistor film metal dibuat dengan bentuk hampir menyerupai resistor film karbon. Resistor tahan terhadap perubahan temperatur. Resistor ini juga memiliki tingkat kepresisian yang tinggi karena nilai toleransi yang tercantum pada resistor ini sangatlah kecil, biasanya sekitar 1% atau 5%. Jika dibandingkan dengan resistor film karbon, resistor film metal ini memiliki tingkat kepresisian yang lebih tinggi dibandingkan dengan resistor film karbon karena resistor film metal ini memiliki 5 buah gelang warna, bahkan ada yang 6 buah gelang warna. Sedangkan, resistor film karbon hanya memiliki 4 buah gelang warna. Resistor film metal ini sangat cocok digunakan dalam rangkaian – rangkaian yang memerlukan tingkat ketelitian yang tinggi, seperti alat ukur. Resistor ini memiliki rating daya sebesar 1/4 watt, 1/2 watt, 1 watt, dan 2 watt. Bentuk dari resistor ini dapat dilihat pada gambar di samping.

Macam - macam resistor variabel (variable resistor):

1. Potensiometer
	Potensiometer merupakan variable resistor yang paling sering digunakan. Pada umumnya, potensiometer terbuat dari kawat atau karbon. Potensiometer yang terbuat dari kawat merupakan potensiometer yang telah lama lahir pada generasi pertama pada waktu rangkaian elektronika masih menggunakan tabung hampa (vacuum tube). Potensiometer dari kawat ini memiliki bentuk yang cukup besar, sehingga saat ini sudah jarang ada yang memakai potensiometer seperti ini. Pada saat ini, potensiometer lebih banyak terbuat dari bahan karbon. Ukurannya pun lebih kecil, namun dengan resistansi yang besar. Gambar di samping adalah potensiometer yang terbuat dari bahan karbon. Pada umumnya, perubahan resistansi pada potensiometer terbagi menjadi 2, yakni linier dan logaritmik. Yang dimaksud dengan perubahan secara linier adalah perubahan nilai resistansinya sebanding dengan arah putaran pengaturnya. Sedangkan, yang dimaksud dengan perubahan secara logaritmik adalah perubahan nilai resistansinya berdasarkan perhitungan logaritmik. Pada umumnya, potensiometer logaritmik memiliki perubahan resistansi yang cukup unik karena nilai maksimal dari resistansi diperoleh ketika kita telah melakaukan setengah kali putaran pada pengaturnya. Sedangkan, nilai minimal diperoleh saat pengaturnya berada pada titik nol atau titik maksimal putaran. Untuk dapat mengetahui apakah potensiometer tersebut linier atau logaritmik, dapat dilihat huruf yang tertera di bagian belakang badannya. Jika tertera huruf B, maka potensiometer tersebut logaritmik. Jika huruf A, maka potensiometer linier. Pada umumnya, nilai resistansi juga tertera pada bagian depan badannya. Nilai yang tertera tersebut merupakan nilai resistansi maksimal dari potensiometer.
2. Potensiometer Geser
	Potensiometer geser merupakan kembaran dari potensiometer yang telah dibahas di atas. Perbedaannya adalah cara mengubah nilai resistansinya. Pada potensiometer yang telah dibahas di atas, cara mengubah nilai resistansinya adalah dengan cara memutar gagang yang muncul keluar. Sedangkan, untuk potensiometer geser, cara mengubah nilai resistansinya adalah dengan cara menggeser gagang yang muncul keluar. Bentuk dari potensiometer geser dapat dilihat pada gambar di samping. Pada umumnya, bahan yang digunakan untuk membuat potensiometer ini adalah karbon. Adapula yang terbuat dari kawat, namun saat ini sudah jarang digunakan karena ukurannya yang besar. Pada potensiometer geser ini, perubahan nilai resistansinya hanyalah perubahan secara linier. Bentuk potensiometer geser dapat dilihat pada gambar di atas dengan komponen yang ditengah.
3. Trimpot
	Trimpot adalah kependekan dari Tripotensiometer. Sifat dan karakteristik dari trimpot tidak jauh beda dengan potensiometer. Hanya saja, trimpot ini memiliki ukuran yang jauh lebih kecil jika dibandingkan dengan potensiometer. Perubahan nilai resistansinya juga dibagi menjadi 2, yakni linier dan logaritmik. Huruf B yang tertera pada trimpot menyatakan perubahan nilai resistansinya secara logaritmik, sedangkan huruf A untuk perubahan secara linier. Untuk mengubah nilai resistansinya, kita dapat memutar lubang tengah pada badan trimpot dengan menggunakan obeng. Bentuk trimpot dapat dilihat pada gambar di samping.
4. NTC dan PTC
	NTC (Negative Temperature Coefficient) dan PTC (Positive Temperature Coefficient) merupakan resistor yang nilai resistansinya berubah jika terjadi perubahan temperatur di sekelilingnya. Untuk NTC, nilai resistansi akan naik jika temperatur sekelilingnya turun. Sedangkan, nilai resistansi PTC akan naik jika temperatur sekelilingnya naik. Kedua komponen ini sering digunakan sebagai sensor untuk mengukur suhu atau temperatur daerah di sekelilingnya. Bentuk NTC dan PTC dapat dilihat pada gambar di samping.
5. LDR
	LDR (Light Dependent Resistor) merupakan resistor yang nilai resistansinya berubah jika terjadi perubahan intensitas cahaya di daerah sekelilingnya. Pada prinsipnya, intensitas cahaya yang besar mampu mendorong elektron untuk menembus batas – batas pada LDR. Dengan demikian, nilai resistansi LDR akan naik jika intensitas cahaya yang diterimanya sedikit atau kondisi sekelilingnya gelap. Sedangkan, nilai resistansi LDR akan turun jika intensitas cahaya yang diterimanya banyak atau kondisi sekelilingnya terang. LDR sering digunakan sebagai sensor cahaya, khususnya sebagai sensor cahaya yang digunakan pada lampu taman. Bentuk LDR dapat dilihat pada gambar di atas.

Read More
